PRODUKTE | PUMPENVERTEILERGETRIEBE

Max. Eingangsleistung: (1000 RPM): 308 KW
Max. Ausgangsdrehmoment pro Pumpe: 300 KGM ( 2943 NM)
Max. Eingangsdrehzahl
Max. Ausgangsdrehzahl
Ratio: 1/1 and 1,94
Gewicht: 305 kg
SAE 1 connection
Beschreibung: Heavy Duty Version

Equivalent to:
Twin Disc
Stiebel
Brevini

Standardqualität:

  • Cast iron housings
  • shaved gears
  • Ball Bearings
  • Case-hardened shafts
  • Viton seals on the input shaft
  • output rotation opposite the direction of input rotation
  • Gear ratios are identical on all outputs
  • Modular design

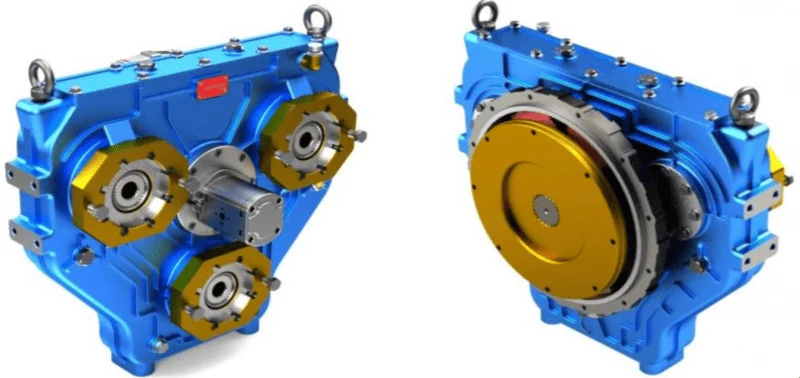

OPD-HD300K | 3-fach Pumpenantrieb

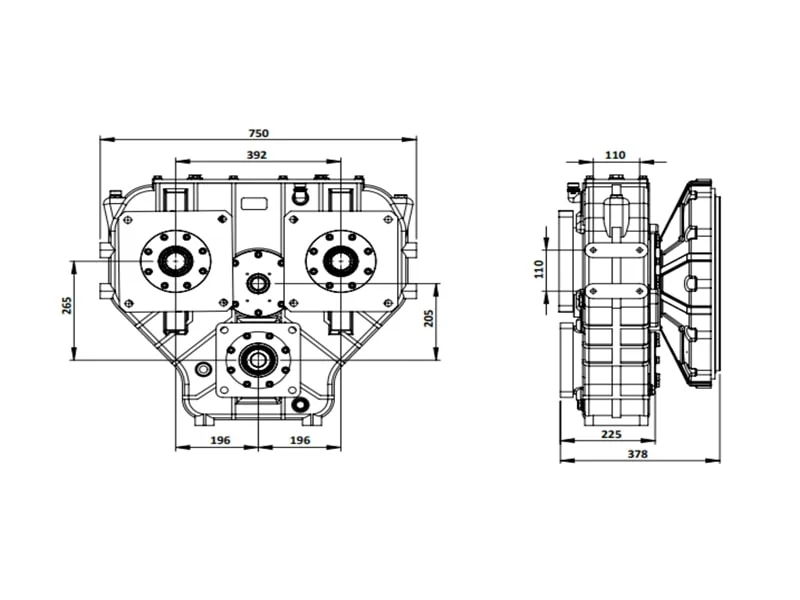

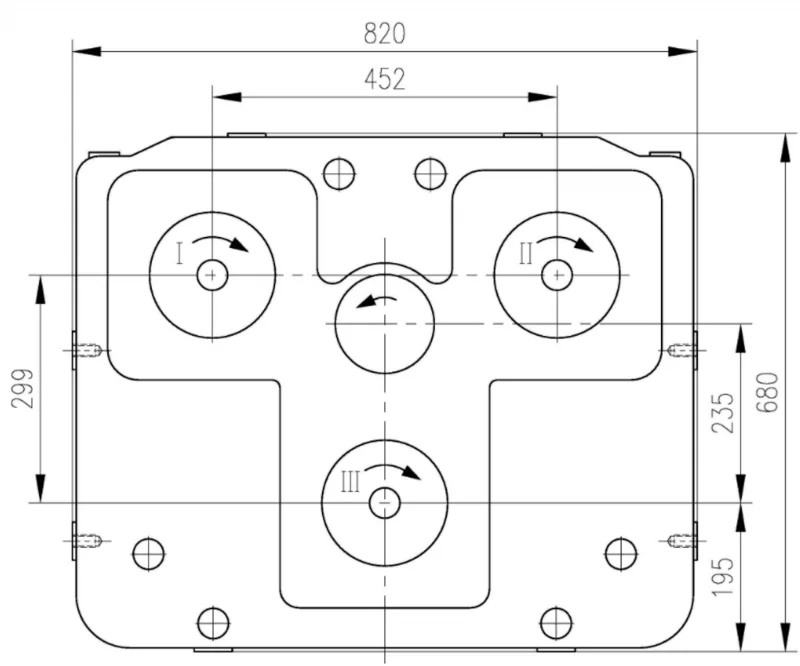

Technical Drawing
Max. Eingangsleistung: (1000 RPM): 308 KW
Max. Ausgangsdrehmoment pro Pumpe: 300 KGM ( 2943 NM)
Max. Eingangsdrehzahl
Max. Ausgangsdrehzahl
Ratio: 1 / 1,5
Gewicht: 198 kg
SAE 1 connection
Description: Light version Pump Drive

Equivalent to:
Twin Disc
Stiebel
Brevini

Standardqualität:

  • Cast iron housings
  • shaved gears
  • Ball Bearings
  • Case-hardened shafts
  • Viton seals on the input shaft
  • output rotation opposite the direction of input rotation
  • Gear ratios are identical on all outputs
  • Modular design



OPD-LD300K | 3-fach Pumpenantrieb

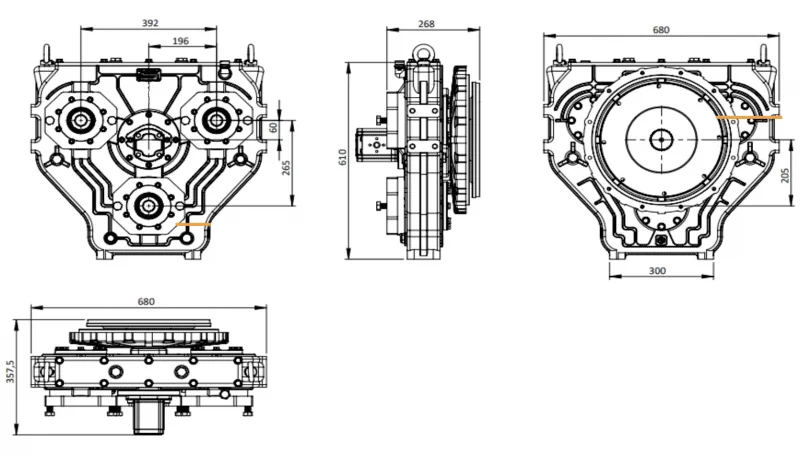

Technical Drawing
Ratio  0.7059 0,7576 0,871 1,1481 1,32 1,4167
Max. Eingangsleistung 280 Kw
Max. Eingangsdrehmoment 1500 Nm
Max. Leistung jeder Pumpe 280 Kw
Max. Ausgangsdrehmoment jeder Pumpe 1250 Nm
Max. Drehzahl 2200 r/min
Kupplungsgehäuse SAE1, SAE2, SAE3 kann angeschlossen werden
Refer to the installation drawing to be provided for mounting dimensions and technical parameters.

Description :
Equivalent to Stiebel 4381 ( P2000 )

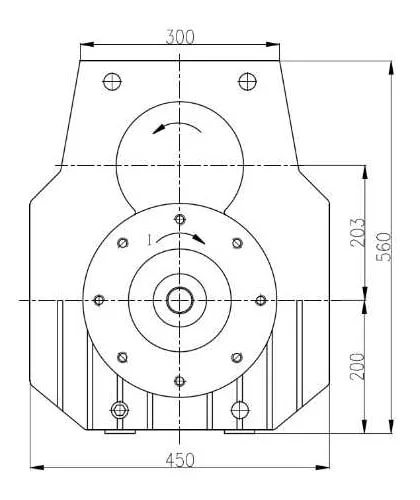

OPS3124 | 1-fach
Ratio  0,6552 0,7143 0,7778 1,2857 1,4 1,526
Max. Eingangsleistung 530 Kw
Max. Eingangsdrehmoment 2300 Nm
Max. Leistung jeder Pumpe 280 Kw
Max. Ausgangsdrehmoment jeder Pumpe 1250 Nm
Max. Drehzahl 2200 r/min
Kupplungsgehäuse SAE1, SAE2, SAE3 kann angeschlossen werden
Refer to the installation drawing for mounting dimensions and technical parameters.

Description:
Equivalent to Stiebel 4380, Twin Disc AM230

OPS5224 | 2-fach
Technical Drawing
Ratio 0.5283, 0.5385, 0.6531, 0.7609,0.8837,0.9756
Max. Eingangsleistung 500 kw
Max. Eingangsdrehmoment 3000 Nm
Max. Leistung der Einzelpumpe 275 kw
Nenndrehmoment der Einzelpumpe 1250 Nm
Nenngangdrehzahl 2200 rpm
Beschreibung Equivalen to Stiebel
Technical Drawing
Ratio  0,5909 0,7073 0,8421 0,9444
Max. Eingangsleistung 193 Kw
Max. Eingangsdrehmoment 800 Nm
Max. Leistung jeder Pumpe 115 Kw
Max. Ausgangsdrehmoment jeder Pumpe 340 Nm
Max. Drehzahl 2300 rpm
Kupplungsgehäuse SAE3 kann angeschlossen werden
Refer to the installation drawing for mounting dimensions and technical parameters.

Description :
Equivalent to Stiebel 4504, Twin Disc AM230, AM232, AM220

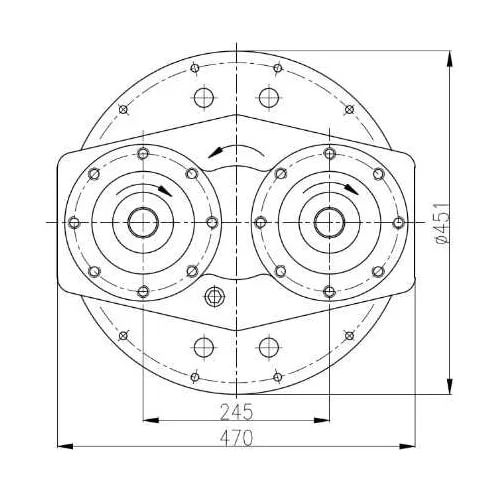

OPS2224 | 2-fach
Ratio  0,7142 0,8261 0,9535 1,2105 1,3333 1,4
Max. Eingangsleistung 320 Kw
Max. Eingangsdrehmoment 1100 Nm
Max. Leistung jeder Pumpe 175 Kw
Max. Ausgangsdrehmoment jeder Pumpe 600 Nm
Max. Drehzahl 2500 r/min
Kupplungsgehäuse SAE2, SAE3 kann angeschlossen werden
Refer to the installation drawing to be provided for mounting dimensions and technical parameters.

Description :
Equivalent to Stiebel 4363 / 4360

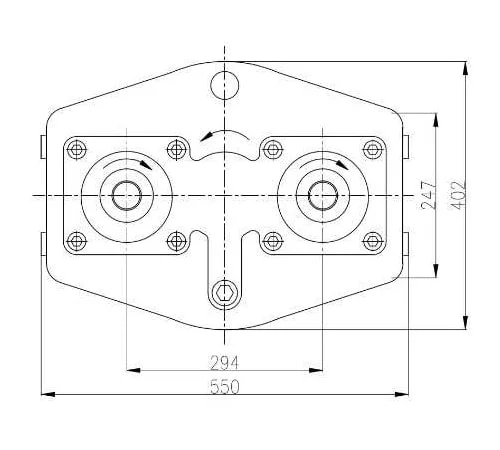

OPS3224 | 2-fach
Ratio  0,6552 0,7143 0,7778 1,2857 1,4 1,526
Max. Eingangsleistung 400 Kw
Max. Eingangsdrehmoment 1500 Nm
Max. Leistung jeder Pumpe 210 Kw
Max. Ausgangsdrehmoment jeder Pumpe 800 Nm
Max. Drehzahl 2500 r/min
Kupplungsgehäuse SAE1, SAE2, SAE3 kann angeschlossen werden
Refer to the installation drawing for mounting dimensions and technical parameters.

Description :
Equivalent to Stiebel 4370 ( P2000 ), Twin Disc AM 220,

OPS4224 | 2-fach
Ratio  0,709 0,7736 0,8431 1,0889 1,186 1,41
Max. Eingangsleistung 700 Kw
Max. Eingangsdrehmoment 3300 Nm
Max. Leistung jeder Pumpe 360 Kw
Max. Ausgangsdrehmoment jeder Pumpe 1750 Nm
Max. Drehzahl 2200 r/min
Kupplungsgehäuse SAE1, SAE2, SAE3 kann angeschlossen werden
Refer to the installation drawing to be provided for mounting dimensions and technical parameters.

Description :
Equivalent to Stiebel 4390

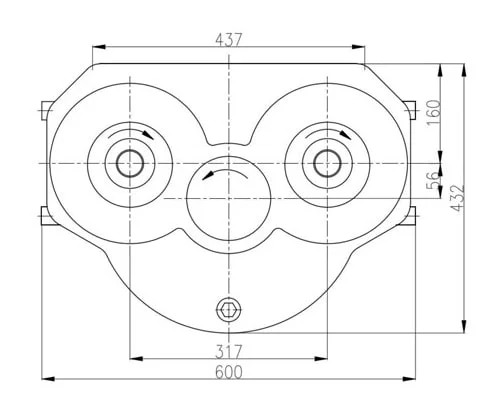

OPS7224 | 2-fach
Ratio  0,75 0,8225 0,8833 1,132 1,215
Max. Eingangsleistung 900 Kw
Max. Eingangsdrehmoment 4800 Nm
Max. Leistung jeder Pumpe 420 Kw
Max. Ausgangsdrehmoment jeder Pumpe 2110 Nm
Max. Drehzahl 1800 r/min
Kupplungsgehäuse SAE0, SAE1 kann angeschlossen werden
Refer to the installation drawing to be provided for mounting dimensions and technical parameters.

Description :

OPS9224 | 2-fach
Ratio  0,7143 0,826 0,9535 1,21 1,4
Max. Eingangsleistung 320 Kw
Max. Eingangsdrehmoment 1100 Nm
Max. Leistung jeder Pumpe 175 Kw
Max. Ausgangsdrehmoment jeder Pumpe 600 Nm
Max. Drehzahl 2200 r/min
Kupplungsgehäuse SAE3 kann angeschlossen werden
Refer to the installation drawing to be provided for mounting dimensions and technical parameters.

Description :
Equivalent to Stiebel 4362 ( P2000 )

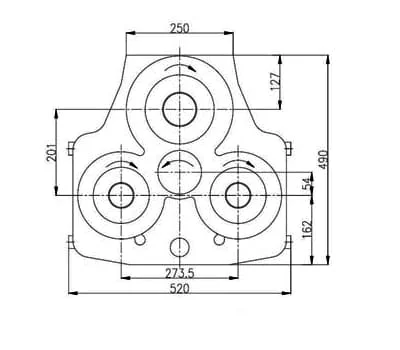

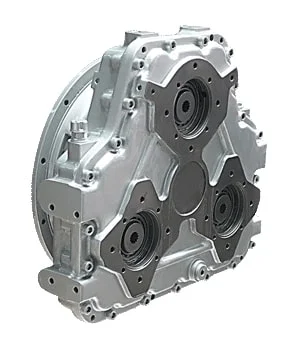

OPS3324 | 3-fach
Technical Drawing
Ratio  0,6 0,7778 0,92 1,0426 1,2857
Max. Eingangsleistung 400 Kw
Max. Eingangsdrehmoment 1500 Nm
Max. Leistung jeder Pumpe 210 Kw
Max. Ausgangsdrehmoment jeder Pumpe 800 Nm
Max. Drehzahl 2200 r/min
Kupplungsgehäuse SAE1, SAE2, SAE3 kann angeschlossen werden
Refer to the installation drawing to be provided for mounting dimensions and technical parameters.

Description :

OPS4324 | 3-fach
Ratio  0,6572 0,7586 0,871 1,1481 1,32 1,5217
Max. Eingangsleistung 530 Kw
Max. Eingangsdrehmoment 2300 Nm
Max. Leistung jeder Pumpe 280 Kw
Max. Ausgangsdrehmoment jeder Pumpe 1250 Nm
Max. Drehzahl 2200 r/min
Kupplungsgehäuse SAE1, SAE2, SAE3 kann angeschlossen werden
Refer to the installation drawing to be provided for mounting dimensions and technical parameters.

Description :
Equivalent to Stiebel 4382 ( P2000 )

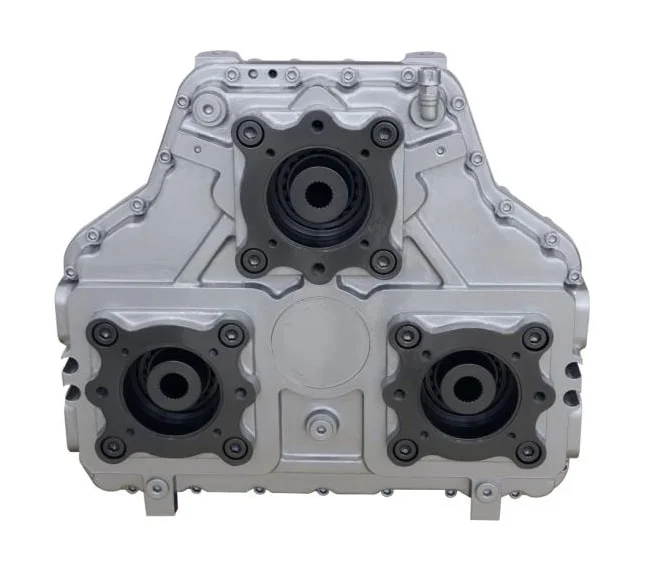

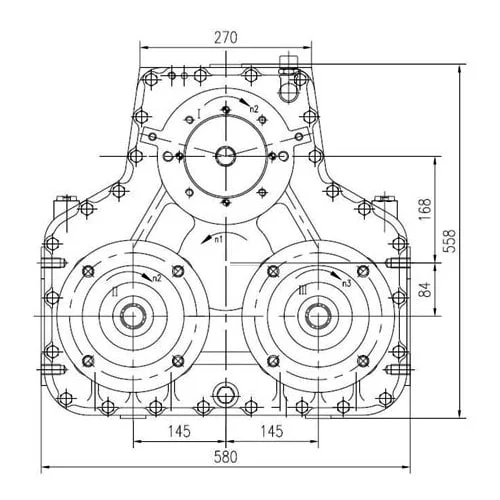

OPS5324 | 3-fach
Technical Drawing
Ratio 0.6604, 0.7255, 0.76, 0.7959, 0.8723, 0.9556
Max. Eingangsleistung 650 kw
Max. Eingangsdrehmoment 3000 Nm
Max. Leistung der Einzelpumpe 340 kw
Nenndrehmoment der Einzelpumpe 1500 Nm
Nenngangdrehzahl 2200 rpm
Beschreibung Equivalen to Stiebel

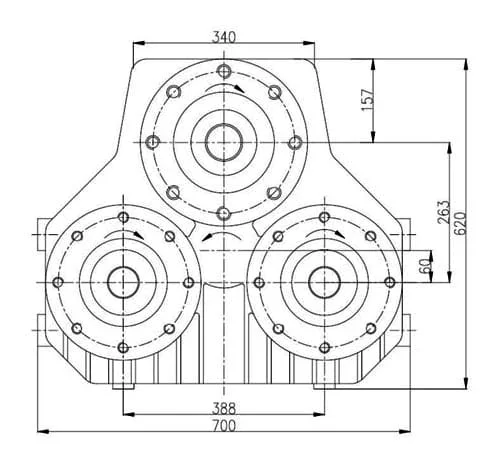

Technical Drawing
Ratio  0,6607 0,8131 1,0217 1,0889 1,4103
Max. Eingangsleistung 700 Kw
Max. Eingangsdrehmoment 3300 Nm
Max. Leistung jeder Pumpe 360 Kw
Max. Ausgangsdrehmoment jeder Pumpe 1750 Nm
Max. Drehzahl 2000 r/min
Kupplungsgehäuse SAE0, SAE1, SAE2 kann angeschlossen werden
Refer to the installation drawing to be provided for mounting dimensions and technical parameters.

Description :
Equivalent to Stiebel 4392

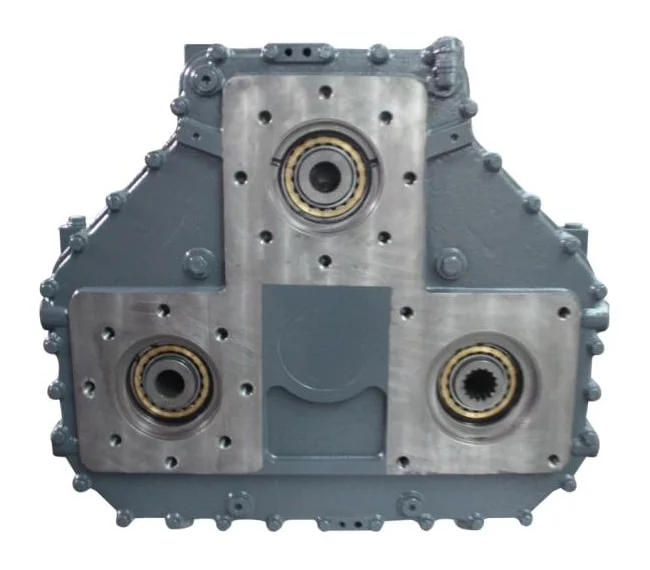

OPS7324 | 3-fach
Technical Drawing
Ratio 0.6207, 0.6607, 0.6786, 0.7091,0.7736,0.8431
Max. Eingangsleistung 700 kw
Max. Eingangsdrehmoment 3300 Nm
Max. Leistung der Einzelpumpe 360 kw
Nenndrehmoment der Einzelpumpe 1750 Nm
Nenngangdrehzahl 2000 rpm
Beschreibung Equivalent to Stiebel, Twin Disc,

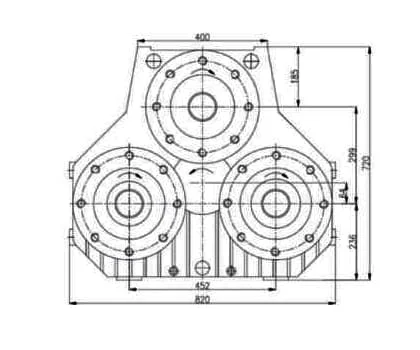

Technical Drawing
Ratio  0,75 0,8226 0,9483
Max. Eingangsleistung 900 Kw
Max. Eingangsdrehmoment 4800 Nm
Max. Leistung jeder Pumpe 460 Kw
Max. Ausgangsdrehmoment jeder Pumpe 2450 Nm
Max. Drehzahl 1800 r/min
Kupplungsgehäuse SAE0, SAE1 kann angeschlossen werden
Refer to the installation drawing to be provided for mounting dimensions and technical parameters.

Description :

OPS9324 | 3-fach
Ratio  0,7576 0,8125 0,9661 1,2308 1,4167
Max. Eingangsleistung 530 Kw
Max. Eingangsdrehmoment 2300 Nm
Max. Leistung jeder Pumpe 280 Kw
Max. Ausgangsdrehmoment jeder Pumpe 1250 Nm
Max. Drehzahl 2200 r/min
Kupplungsgehäuse SAE1, SAE2, SAE3 kann angeschlossen werden
Refer to the installation drawing for mounting dimensions and technical parameters.

Description :
Equivalent to Stiebel 4384, Twin Disc

OPS5424 | 4-fach
Ratio  0,7091 0,8431 0,9787 1,186 1,2927 1,5135
Max. Eingangsleistung 700 Kw
Max. Eingangsdrehmoment 3300 Nm
Max. Leistung jeder Pumpe 360 Kw
Max. Ausgangsdrehmoment jeder Pumpe 1750 Nm
Max. Drehzahl 2200 r/min
Kupplungsgehäuse SAE0, SAE1, SAE2 kann angeschlossen werden
Refer to the installation drawing for mounting dimensions and technical parameters.

Description :
Equivalent to Stiebel 4394 (P2000), Twin Disc

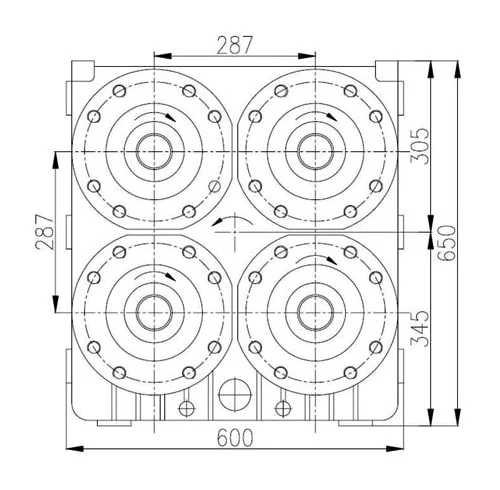

OPS7424 | 4-fach
Ratio  0,75 0,8833 0,9483 1,1321 1,2157 1,4889
Max. Eingangsleistung 900 Kw
Max. Eingangsdrehmoment 4800 Nm
Max. Leistung jeder Pumpe 460 Kw
Max. Ausgangsdrehmoment jeder Pumpe 2450 Nm
Max. Drehzahl 1800 r/min
Kupplungsgehäuse SAE0, SAE1 kann angeschlossen werden
Refer to the installation drawing for mounting dimensions and technical parameters.

Description :
Equivalent to Stiebel 4325 / 4525, Twin Disc,

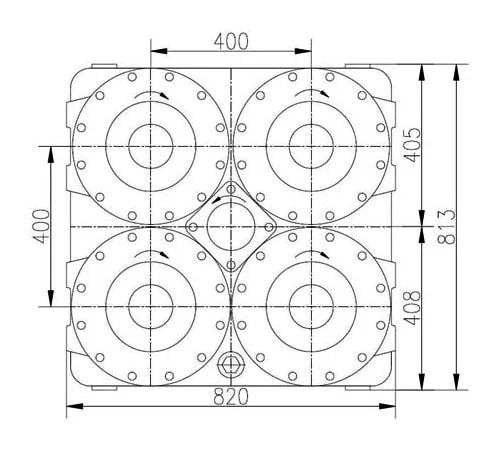

OPS9424 | 4-fach
